In questa sezione saranno illustrate alcune particolarità tecniche per un corretto restauro, o elaborazione della Lambretta., oltre ad mettere in risalto alcune differenze tecniche delle macchine Lambretta.

Diferenze fra le Testate motore della serie Scooterlinea '62 (Li-Tv Mk3,S,SX)

Le Testate motore delle Lambretta Li-Tv-S-SX terza serie non sono tutte uguali, ogni modello differisce per una propria conformazione della cavità di squish, che altro non è che la cavità che si vede in maniera accentuata in tutte le testate S-Sx-Tv. Mentre nelle macchine Li 125 150 questa cavità occupa oltre il 90% dell'incavo stesso della testa. Lo squish con la sua banda determina notevoli differenze per conformazione alla camera di combustione. Nei Motori Lambretta in questione la candela non si trova al centro delle teste e quindi della camera di combustione, quindi lo squish al cui interno si trova appunto la candela, deve esser di forme emisferiche in buona parte dei casi, con la sola eccezzione della Special 125, che ha uno squish praticamente simmetrico, oltr e che notevolmente accentuato, come nele teste con candela centrale, solo che in questo caso essa si trova nella periferia dell'incavo stesso. Lo squish ha notevole importanza per le pressioni in gioco nella fase di carico scario, e per lo stesso lavaggio della camera di compressione.

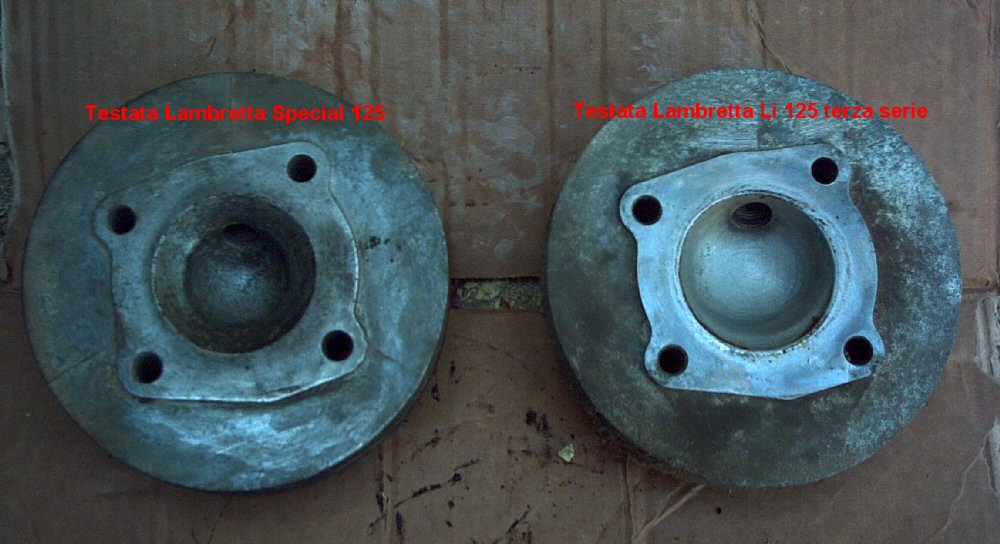

Special 125 Vs Li 125: In questa foto puoi vedere a confronto due teste con gli Sqush completamente diversi. Entrambe sono per dei 125. Quella a destra è di uno Special 125, mentre quella di destra appartiene ad un motore Li 125, in questo caso anche quella della sorella maggiore di 150 non differisce di molto nel disegno.

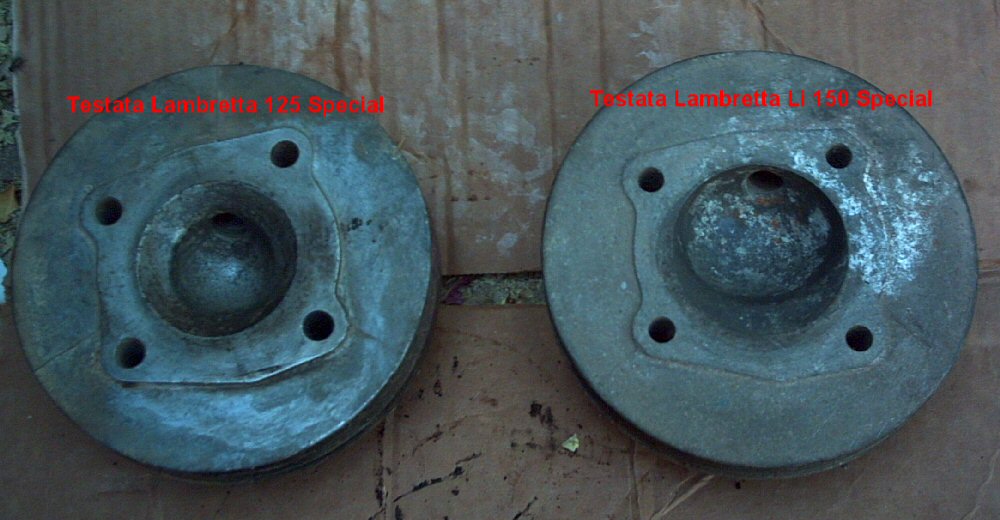

Special 125 Vs Special 150: La testata dello Special 125 ora viene confronta con quella della Li Special 150. Nel caso della Special 150 il disegno dello squish risulta rivolto verso la candela e quindi formando una particolare camera di combustione più periferica e menono centrale rispetto alla sorella di minor cilindrata.

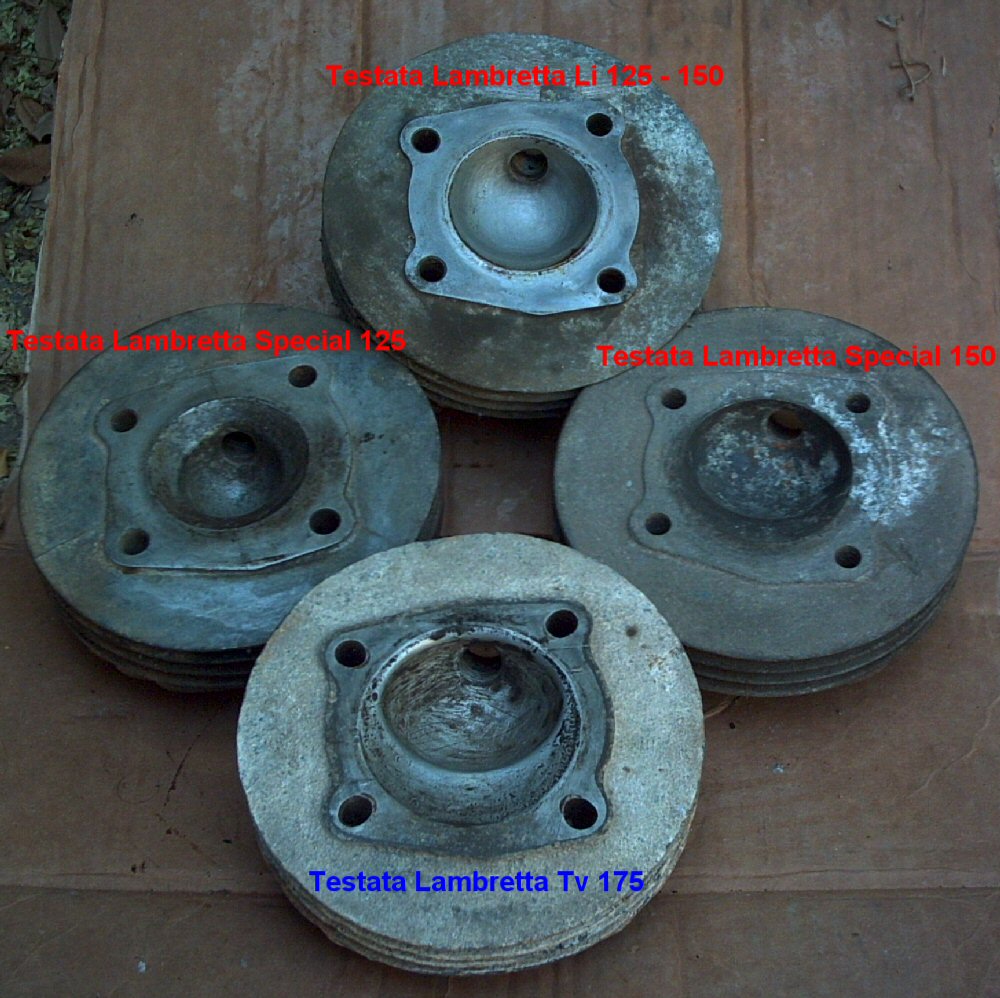

In senso orario Li 125,Special 150, Tv 175, Special 125: Qui sono riprese le quattro teste più rappresentative della serie Li S Tv Mk3, non tanto dissimili dalle omologhe delle due serie preccedenti. La Testa del Tv 175 per certi versi divide molte similitudini con quella della Special 150, se non fosse per uno squish più accentuato e profondo.

Al confronto mancano delle altre teste, fra cui quella del Tv200 contraddistinto da una forte compressione.
